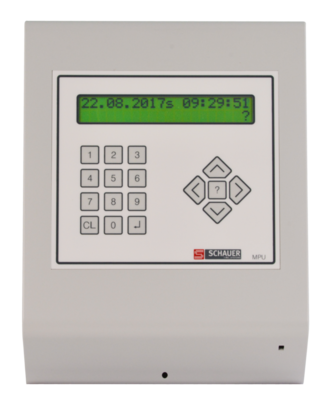

MPU-TC204P

Мастер-часы микропроцессорные

Технические характеристики

2 независимых вторичных линии часов

• подсоединение до 2x100 импульсных или до 2x100 самонастраивающихся вторичных часов (max. 1 A)
• выходное напряжение 24 В DC с режимом минутного, полуминутного и секундного импульса а так же вывод тайм-кода для самоустанавливающихся часов
• возможно совмещение вторичных часов и самоустанавливающихся в одной линии
• регулируемая длина импульса
• длина импульса, программируемая с клавиатуры
• автоматическая корректировка вторичных часов после сбоев посредством импульсной памяти до 5 лет
• программируемый переход на летнее время
• многолетний календарь
• автоматически настраиваемый календарь праздников с/без праздников, зависящих от Пасхи
• электронная защита от короткого замыкания
• электронное обнаружение низкого напряжения с отключением (18 В)
• двухпроводной LCD дисплей (8.5 мм, 20 знаков)
• отображение дня недели, даты, часа, минуты, секунды, летнего/зимнего времени и DCF приема
• Синхронизация по:

• + DCF-77 (время, переход на летнее время)
• + GPS система (время, переход на летнее время)
• + 24 В DC минутные импульсы (работа мастер/вторичных часов)

вывод текстового сообщения на дисплей в случае отсутствия DCF/GPS синхронизации в течение 48 часов
сообщение с текстом ошибки в случае короткого замыкания на вторичной линии
погрешность ± 0,1 сек./день при 25°C (без DCF синхронизации)


Релейные выходы

• 4 сухих контакта (реле)
• диалоговое программирование, управляемое в режиме меню
• 99 дневных программ (макс. 99 шагов каждая)
• Таблица периодов с 99 программами
• резервная копия программ
• Время переключения в секунду
• On/Off- и функции таймера с продолжительностью 1 сек … 59 мин
• 32 разных настраиваемых интервала + контроль программирования на дисплее
• Единичное-, частичное- и полное удаление программ
• Память на 99 программ (9801 (=99x99) шаг каждая)
• Функция аварийного выхода : переключение реле в случае срабатывания сигнализации (короткое замыкание вторичной цепи или отсутствие DCF/GPS синхронизации в течение 48 часов).
• Функция аварийного выхода зависит от летнего/зимнего режима времени: реле активно только в случае текущего летнего времени, либо зимнего.
• Контакты реле: 250 В / 4 A

Крепление

• Пластиковый корпус (для настольного или настенного крепежа в соответствии с DIN 46277 sheet 3)
• Цвет: Серый
• Размеры (ШxВxГ): 241 x 313 x 87 мм
• Напряжение питания: 220…240 В/ 47…63 Гц
• Потребляемая мощность: 110 ВА
• Рабочая температура: 0…40 °C

Опции:

1. DCF-ANT02: DCF-77 антенна радио синхронизации
2. GPS-ANT8: GPS приемная антенна с DCF выходом
3. MPU-AK1.8: 24 В DC / 1.8 А/ч запас хода
